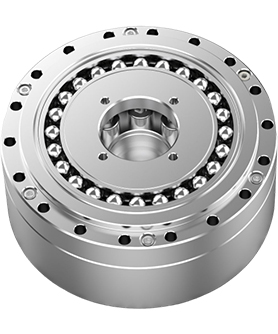

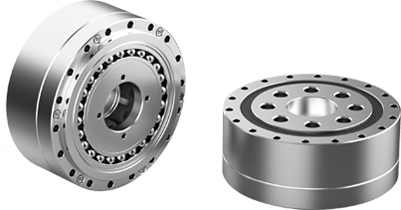

WCSD系列

杯形組合型(超扁平) 致力于諧波齒輪傳動輕量緊湊型特點，WCSD系列應運而生，在繼承傳統產品優良性能的同時，實現了大膽的形狀設計，整機設計采用超扁平結構，輕量緊湊，非常適合于作為機器人末端關節及客戶端減速器使用。

超扁平結構
輕量緊湊
高靜力矩容量
輸入輸出同軸
優良的定位精度和旋轉精度

產品特點

輕量緊湊

體積小，重量輕
高精度

背隙<15弧秒
傳輸效率高

效率：70%-90%
使用壽命長

壽命＞10000h
傳動比大

單級傳動比50-120
性能穩定

無沖擊，噪音低：低于60dB，承載能力高

產品系列參數表

型號	減速比	輸入2000r/ min時額定轉矩 Nm	啟動停止容許最大扭矩 Nm	平均負載轉矩容許最大值 Nm	瞬間容許最大轉矩Nm	容許輸入最高轉速r/min	容許平均輸入轉速r/min	背隙 arcsec	設計壽命hour


14	50	3 .5	11 .4	4 .6	23	8000	3500	15	10000
	100	5.1	18	7	33			15	15000
17	50	10 .5	22	17	46	7000	3500	15	10000
	100	15	35	26	67			15	15000
20	50	16	37	23	66	6000	3500	15	10000
	100	27	54	32	90			15	15000
