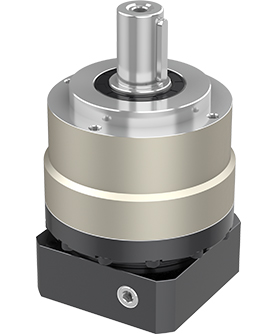

WAE系列

概述
  • 行星臂架與輸出軸采用一體式結構設計,確保最大的扭轉剛性
  • 行星輪采用滿滾針設計,增加接觸面積以提高結構剛性與輸出扭矩
  • 齒輪采用低碳鋼表面滲碳淬火到HRC62,以獲得最佳的耐磨及沖擊韌性
  • 齒形引用國外進口軟件輔助設計,以獲得最佳的齒形降低噪音
  • 輸入端與馬達軸連接采用特殊抱緊方式,以獲取最大的夾緊力和零背隙的動力傳遞
特點
技術參數
目錄冊

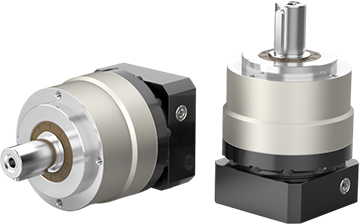

產品特點
  • 一體式輸出軸
    確保最大的扭轉剛性
  • 滿滾針設計
    提高結構剛性與輸出扭矩
  • 高剛性
    齒輪采用低碳鋼表面滲碳淬火,以獲得最佳的耐磨及沖擊韌性
  • 高精密
    最低背隙可小于1.5弧分
  • 高傳動效率
    結構緊湊
減速機性能資料參數表

規(guī)格
Specification
單位
Unit
節(jié)數
Stage
減速比
Ratio
WAE050 WAE070 WAE090 WAE120 WAE155 WAE205 WAE235
額定輸出力矩額定輸出力矩
Rated output torque T2n
Nm 1 3 20 55 130 208 342 588 1140
4 19 50 140 290 542 1050 1700
5 22 60 160 330 650 1200 2000
6 20 55 150 310 600 1100 1900
7 15 50 140 300 550 1000 1700
8 12 40 100 230 450 850 1450
10 10 35 90 200 400 760 1350
2 15 20 55 130 208 342 588 1140
20 19 50 140 290 542 1050 1700
25 22 60 160 330 650 1200 2000
30 20 55 150 310 600 1100 1900
35 15 50 140 300 550 1000 1700
40 19 50 140 290 542 1050 1700
50 22 60 160 330 650 1200 2000
60 20 55 150 310 600 1100 1900
70 15 50 140 300 550 1000 1700
80 12 40 100 230 450 850 1450
100 10 35 90 200 400 760 1350
急停扭矩/Emergency stop torque T2NOT Nm 1, 2 3~100 三倍額定輸出力矩(允許1000)/Triple rated output torque
額定輸入轉速/Rated input speed n1N rpm 1, 2 3~100 5000 5000 4000 4000 3000 3000 2000
最大輸入轉速/Maximum iutput speed n1B 1, 2 3~100 10000 10000 8000 8000 6000 6000 4000
超精密背隙/Super precision backlash P0 arcmin 1 3~10 - ≤1.5 ≤1.5 ≤1.5 ≤1.5 ≤1.5 ≤1.5
2 15100 - ≤3 ≤3 ≤3 ≤3 ≤3 ≤3
精密背隙/Precision backlash P1 arcmin 1 3~10 - ≤3 ≤3 ≤3 ≤3 ≤3 ≤3
2 15~100 - ≤5 ≤5 ≤5 ≤5 ≤5 ≤5
標準背隙/Standard backlashP2 arcmin 1 3~10 ≤12 ≤5 ≤5 ≤5 ≤5 ≤5 ≤5
2 15100 ≤16 ≤8 ≤8 ≤8 ≤8 ≤8 ≤8
扭轉剛性/Torsional rigidity Nm/arcmin 1, 2 3100 3 7 14 25 50 145 225
容許徑向力/Allowable radial force F2aB N 1, 2 3~100 780 1530 3250 6700 9400 14500 20000
容許軸向力/Allowable axial forceF2aB N 1, 2 3~100 390 765 1625 3350 4700 7250 10000
使用壽命/Lifespan hr 1, 2 3~100 20000
效率/Efficiency % 1 3~10 ≥97%
2 15~100 ≥94%
重量/Weight kg 1 3~10 0.6 1.2 3.7 7.5 16 36 53
2 15~100 0.7 1.6 4.2 10.7 17 37 54
使用溫度/Working temperature 1, 2 3~100 -20-+40
潤滑/Lubricating 1, 2 合成潤滑油脂/Synthetic lubricating grease
防護等級/IP Grade 1, 2 3~100 IP65
安裝方向/Installation direction 1, 2 3~100 任意方向/In any direction
噪音值(n1=3000rpm,無負載)
Noise level(n1=3000rpm,off load)
dB(A) 1, 2 3~100 ≤56 ≤58 ≤60 ≤63 ≤65 ≤67 ≤70


減速機轉動慣量參數表

規(guī)格
Specification
單位
Unit
節(jié)數
Stage
減速比
Ratio
WAE050 WAE070 WAE090 WAE120 WAE155 WAE205 WAE235
轉動慣量J1
Rotational inertia J1
kg·cm2 1 3 0.03 0.16 0.61 3.25 9.21 28.98 69.61
4 0.03 0.14 0.48 2.74 7.54 23.67 54.37
5 0.03 0.13 0.47 2.71 7.42 23.29 53.27
6 0.03 0.13 0.45 2.65 7.25 22.75 51.72
7 0.03 0.13 0.45 2.62 7.14 22.48 50.97
8 0.03 0.13 0.44 2.58 7.07 22.59 50.84
10 0.03 0.13 0.44 2.57 7.03 22.51 50.56
2 15 0.03 0.03 0.13 0.47 2.71 7.42 23.29
20 0.03 0.03 0.13 0.47 2.71 7.42 23.29
25 0.03 0.03 0.13 0.47 2.71 7.42 23.29
30 0.03 0.03 0.13 0.47 2.71 7.42 23.29
35 0.03 0.03 0.13 0.47 2.71 7.42 23.29
40 0.03 0.03 0.13 0.47 2.71 7.42 23.29
50 0.03 0.03 0.13 0.44 2.57 7.03 22.51
60 0.03 0.03 0.13 0.44 2.57 7.03 22.51
70 0.03 0.03 0.13 0.44 2.57 7.03 22.51
80 0.03 0.03 0.13 0.44 2.57 7.03 22.51
100 0.03 0.03 0.13 0.44 2.57 7.03 22.51
1.減速比(i=Nin/Nout)
1.Ratio(i=Nin/Nout)
2.最大加速力矩T2B=60% of T2NOT
2.Maximum acceleration torque T?B=60% of T2NOT
3.輸出轉數100rpm,作用于輸出軸中心位
3.Output speed 100rpm,acting on the center of the output shaft
