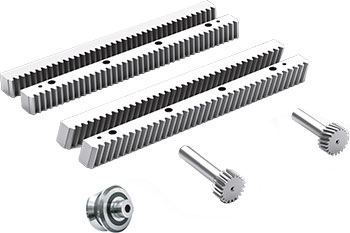

齒輪齒條

概述
  • 精度等級：DIN 6h25, 8e27,10e27
  • 材料：S45C,SCM440
  • 齒型：直齒，斜齒
  • 齒面處理：磨削，精銑
  • 硬度處理：硬化處理，調制，無硬度處理
  • 模數：1.5-10
  • 壓力角:20度
  • 總齒節誤差:0.036mm/1000mm; 0.1mm/1000mm; 0.2mm/1000mm
特點
技術參數
目錄冊
產品特點
  • 一
    模數從1.5到10可選
  • 二
    精度等級Q5-Q10可選
  • 三
    不同材質和加工工藝可選
  • 四

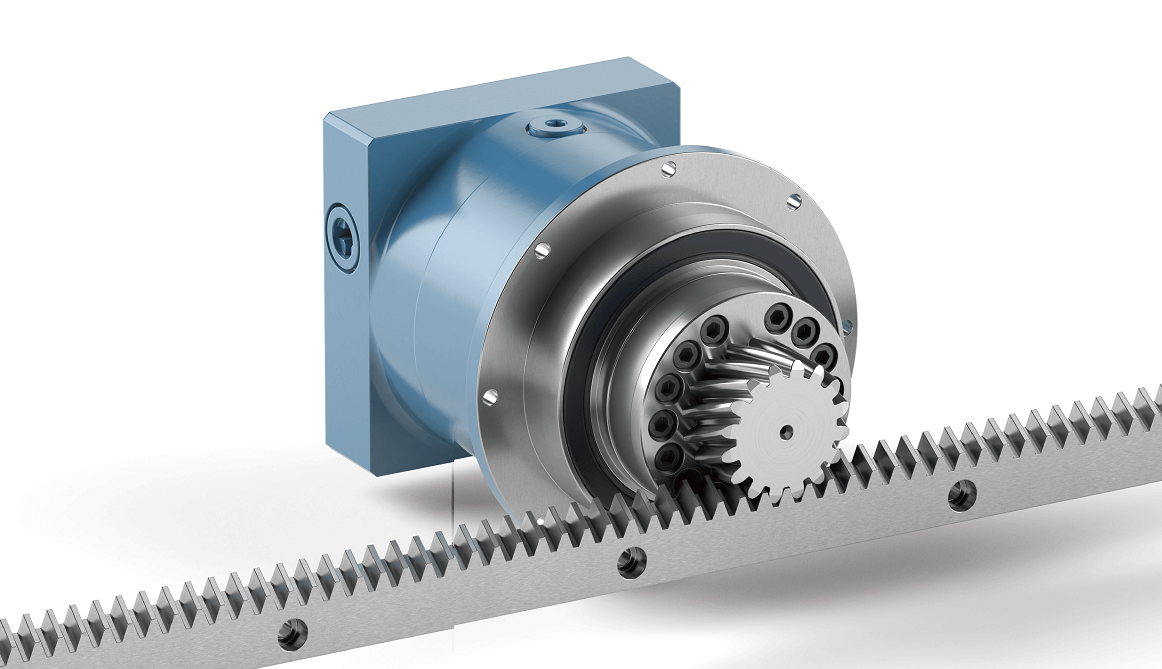

    提供自動化組合方案
  • 五
    高精度，理想傳動
減速機性能資料參數表

齒條型號
Code 		模數
Module 		L 齒數
Tooth
No. 		B A0 A1 D I 孔數
Hole
No. 		A C1 C2 E D1 I1 C3
CSTGH 010 05 1 499.51 159 15 15 14 - - - - - - - - - -
CSTGH 015 05 1.5 499.51 106 19 19 17.5 62.44 124.88 4 8 7 11 7 29 440.5 5.7
CSTGH 015 10 1.5 999.03 212 19 19 17.5 62.44 124.88 8 8 7 11 7 29 941 5.7
CSTGH 020 05 2 502.65 80 24 24 22 62.83 125.66 4 8 7 11 7 31.3 440.1 5.7
CSTGH 020 10 2 1005.31 160 24 24 22 62.83 125.66 8 8 7 11 7 31.3 942.7 5.7
CSTGH 030 05 3 508.94 54 29 29 26 63.62 127.23 4 9 10 15 9 34.4 440.1 7.7
CSTGH 030 10 3 1017.88 108 29 29 26 63.62 127.23 8 9 10 15 9 34.4 949.1 7.7
CSTGH 040 05 4 502.65 40 39 39 35 62.83 125.66 4 12 10 15 9 37.5 427.7 7.7
CSTGH 040 10 4 1005.31 80 39 39 35 62.83 125.66 8 12 10 15 9 37.5 930.3 7.7
CSTGH 050 05 5 502.65 32 49 39 34 62.83 125.66 4 12 14 20 13 30.1 442.4 11.7
CSTGH 050 10 5 1005.31 64 49 39 34 62.83 125.66 8 12 14 20 13 30.1 945 11.7
CSTGH 060 05 6 508.94 27 59 49 43 63.62 127.23 4 16 18 26 17 31.4 446.1 15.7
CSTGH 060 10 6 1017.88 54 59 49 43 63.62 127.23 8 16 18 26 17 31.4 955.0 15.7
CSTGH 080 05 8 502.65 20 79 79 71 62.83 125.66 4 25 22 33 21 26.6 449.5 19.7
CSTGH 080 10 8 1005.31 40 79 79 71 62.83 125.66 8 25 22 33 21 26.6 952 19.7
CSTGH 100 10 10 1005.31 32 99 99 89 62.83 125.66 8 32 33 48 32 125.7 753.96 19.7
CSTGH 120 12 12 1017.90 27 120 120 108 63.6 127.23 8 40 39 58 38 127.23 763.4 19.7


參數說明:
精度等級:DIN 6h25
材料:(S45C中碳鋼)C45
齒型:直齒
齒面處理:磨削
硬度處理:高過波，硬度為HRC48~52度
四面研磨:有
壓力角:20度
總齒節誤差:0.036mm/1000mm



型號
Code 		模數
Module 		L 齒數
Tooth
No. 		B A0 A1 D I 孔數
Hole
No. 		A C1 C2 E D1 I1
CSTMQ 010 05 1 499.51 159 15 15 14 - - - - - - - - -
CSTMQ 015 05 1.5 499.51 106 19 19 17.5 62.44 124.88 4 8 7 11 7 29 441.5
CSTMQ 015 10 1.5 999.03 212 19 19 17.5 62.44 124.88 8 8 7 11 7 29 941
CSTMQ 020 05 2 502.65 80 24 24 22 62.83 125.66 4 8 7 11 7 31.3 440.1
CSTMQ 020 10 2 1005.31 160 24 24 22 62.83 125.66 8 8 7 11 7 31.3 942.7
CSTMQ 030 05 3 508.94 54 29 29 26 63.62 127.23 4 9 10 15 9 34.4 440.1
CSTMQ 030 10 3 1017.88 108 29 29 26 63.62 127.23 8 9 10 15 9 34.4 949.1
CSTMQ 040 05 4 502.65 40 39 39 35 62.83 125.66 4 12 10 15 9 37.5 427.7
CSTMQ 040 10 4 1005.31 80 39 39 35 62.83 125.66 8 12 10 15 9 37.5 930.3
CSTMQ 050 05 5 502.65 32 49 39 34 62.83 125.66 4 12 14 20 13 30.1 442.4
CSTMQ 050 10 5 1005.31 64 49 39 34 62.83 125.66 8 12 14 20 13 30.1 945.0
CSTMQ 060 05 6 508.94 27 59 49 43 63.62 127.23 4 16 18 26 17 31.4 446.1
CSTMQ 060 10 6 1017.88 54 59 49 43 63.62 127.23 8 16 18 26 17 31.4 955.0
CSTMQ 080 05 8 502.65 20 79 79 71 62.83 125.66 4 25 22 33 21 26.6 449.5
CSTMQ 080 10 8 1005.31 40 79 79 71 62.83 125.66 8 25 22 33 21 26.6 952
CSTMQ 100 10 10 1005.31 32 99 99 89 62.83 125.66 8 32 33 48 32 125.7 753.96



參數說明:
精度等級:DIN 8e27
材料:S45C
齒型:直齒
齒面處理:精銑
硬度處理:硬度HRC18~20度
四面研磨:無
壓力角:20度
總齒節誤差:0.1mm/1000mm



型號
Code 		模數
Module 		L 齒數
Tooth
No. 		B A0 A1 D I 孔數
Hole
No. 		A C1 C2 E D1 I1 C3
CSTMH 010 05 1 499.51 159 15 15 14 - - - - - - - - - -
CSTMH 015 05 1.5 499.51 106 19 19 17.5 62.44 124.88 4 8 7 11 7 29.0 441.5 5.7
CSTMH 015 10 1.5 999.03 212 19 19 17.5 62.44 124.88 8 8 7 11 7 29.0 941.0 5.7
CSTMH 020 05 2 502.65 80 24 24 22 62.83 125.66 4 8 7 11 7 31.3 440.1 5.7
CSTMH 020 10 2 1005.31 160 24 24 22 62.83 125.66 8 8 7 11 7 31.3 942.7 5.7
CSTMH 030 05 3 508.94 54 29 29 26 63.62 127.23 4 9 10 15 9 34.4 440.1 7.7
CSTMH 030 10 3 1017.88 108 29 29 26 63.62 127.23 8 9 10 15 9 34.4 949.1 7.7
CSTMH 040 05 4 502.65 40 39 39 35 62.83 125.66 4 12 10 15 9 37.5 427.7 7.7
CSTMH 040 10 4 1005.31 80 39 39 35 62.83 125.66 8 12 10 15 9 37.5 930.3 7.7
CSTMH 050 05 5 502.65 32 49 39 34 62.83 125.66 4 12 14 20 13 30.1 442.4 11.7
CSTMH 050 10 5 1005.31 64 49 39 34 62.83 125.66 8 12 14 20 13 30.1 945 11.7
CSTMH 060 05 6 508.94 27 59 49 43 63.62 127.23 4 16 18 26 17 31.4 446.1 15.7
CSTMH 060 10 6 1017.88 54 59 49 43 63.62 127.23 8 16 18 26 17 31.4 955 15.7
CSTMH 080 05 8 502.65 20 79 79 71 62.83 125.66 4 25 22 33 21 26.6 449.5 19.7
CSTMH 080 10 8 1005.31 40 79 79 71 62.83 125.66 8 25 22 33 21 26.6 952 19.7
CSTMH 100 10 10 1005.31 32 99 99 89 62.83 125.66 8 32 33 48 32 125.7 753.96 19.7


參數說明:

精度等級:DIN 10e27

材料:S45C

齒型:直齒

齒面處理:精銑

硬度處理:高週波，硬度為HRC48~52度

四面研磨:無

壓力角:20度

總齒節誤差:0.2mm/1000mm
